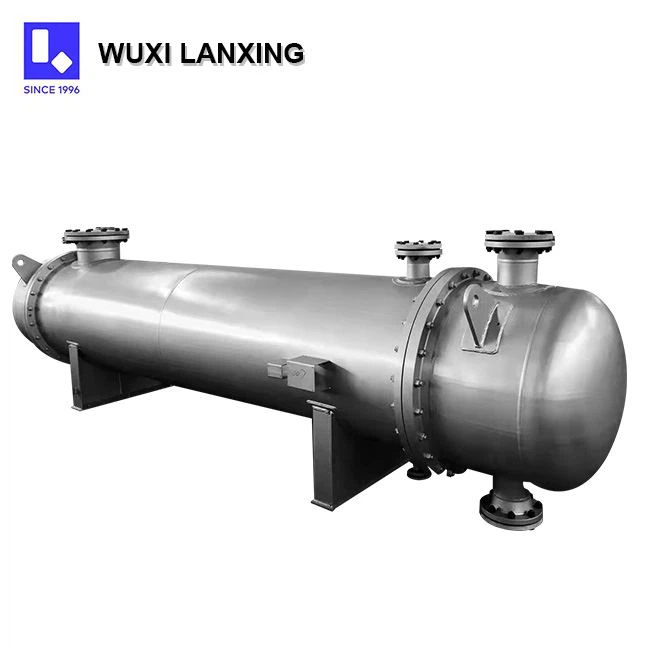

গ্যাসের জন্য শেল এবং টিউব হিট এক্সচেঞ্জার

পণ্য পরিচিতি

গ্যাসের জন্য একটি শেল এবং টিউব হিট এক্সচেঞ্জার হল একটি তাপ বিনিময় যন্ত্র যেখানে একটি গ্যাস তরল টিউবের ভিতরে প্রবাহিত হয় এবং অন্য একটি তরল শেলের পাশে প্রবাহিত হয়, গরম বা শীতল করার উদ্দেশ্যে তাপ বিনিময় করে।

গঠন

শেল: শেল হল একটি নলাকার চাপের পাত্র, সাধারণত কার্বন বা স্টেইনলেস স্টিল দিয়ে তৈরি, টিউব বান্ডিলকে বাস করে। এটি তরল চাপ সহ্য করে, তরল বিতরণকে অপ্টিমাইজ করে এবং চাপের ক্ষতি কমিয়ে দেয়।
টিউব বান্ডেল: টিউব বান্ডিলে একাধিক সোজা বা U{0}} আকৃতির টিউব থাকে, সাধারণত 19-25 মিমি ব্যাস এবং 4-6 মিটার দৈর্ঘ্য (বড় সরঞ্জামের জন্য 9 মিটার পর্যন্ত)। বিন্যাস সাধারণত সমবাহু ত্রিভুজ বা বর্গক্ষেত্র; আগেরটি অশান্তি বাড়ায়, যখন পরেরটি পরিষ্কারের সুবিধা দেয়।
টিউব শীট: টিউব শীট টিউব বান্ডিল এবং শেলকে সংযুক্ত করে। একটি টাইট সীল নিশ্চিত করার জন্য টিউবগুলি সম্প্রসারণ জয়েন্টগুলি বা ঢালাই দ্বারা সংশোধন করা হয়। ভাসমান মাথার নকশায়, তাপীয় চাপ কমাতে এক প্রান্ত অবাধে ভাসতে পারে।
ব্যাফেল: ব্যাফেলস হল শেলের ভিতরে ধনুক-আকৃতির বা বিভক্ত উপাদান যা শেলের পাশের তরলকে টিউব বান্ডিল ঘষতে বাধ্য করে, অশান্তি বাড়ায় এবং তাপ বিনিময় দক্ষতা 20%–30% উন্নত করে৷
ম্যানিফোল্ডস: টিউব বান্ডিলের উভয় প্রান্তে অবস্থিত, ম্যানিফোল্ডগুলি টিউব পাশ থেকে তরল বিতরণ এবং সংগ্রহ করে। কিছু সহজ পরিষ্কারের জন্য অপসারণযোগ্য.

পণ্য কাস্টমাইজেশন
উপাদান নির্বাচন: স্টেইনলেস স্টীল / টাইটানিয়াম খাদ / কার্বন ইস্পাত / অ্যালুমিনিয়াম খাদ
টিউবের ব্যাস: 1" / 2" / 3" / 4"
প্রেসার রেটিং: 10MPa / 15MPa / 20MPa / কাস্টম
তাপমাত্রা পরিসীমা: 200 ডিগ্রী / 250 ডিগ্রী / 350 ডিগ্রী / কাস্টম
সারফেস ট্রিটমেন্ট: পিকলিং প্যাসিভেশন/ মেকানিক্যাল পলিশিং
সংযোগের ধরন: ফ্ল্যাঞ্জযুক্ত সংযোগ / ঢালাই সংযোগ / থ্রেডেড সংযোগ
টিউব বান্ডিলের সংখ্যা: একক টিউব বান্ডিল / ডাবল টিউব বান্ডেল / ট্রিপল টিউব বান্ডেল / কাস্টম

আবেদন এলাকা

রাসায়নিক শিল্প: চুল্লি শীতলকরণ, বাষ্প গরম করা এবং বিভিন্ন গ্যাসের তাপ বিনিময়ের জন্য ব্যবহৃত হয়।
পেট্রোলিয়াম শিল্প: তাপ পুনরুদ্ধার এবং তেল-গ্যাস পৃথকীকরণ এবং পরিশোধন প্রক্রিয়ার সময় ব্যবহারের জন্য ব্যবহৃত হয়।
পাওয়ার প্ল্যান্ট: শক্তির দক্ষতা উন্নত করতে গ্যাস শীতল এবং তাপ পুনরুদ্ধারের জন্য ব্যবহৃত হয়।
HVAC সিস্টেম: বড় আকারের শীতাতপ নিয়ন্ত্রণ এবং বায়ুচলাচল ব্যবস্থায় বায়ু এবং তরলগুলির মধ্যে তাপ বিনিময়ের জন্য ব্যবহৃত হয়।

নির্বাচনের জন্য মূল বিবেচ্য বিষয়

প্রবাহ হার নিয়ন্ত্রণ: কম্পনের কারণ হতে পারে এমন অত্যধিক প্রবাহ হার এড়িয়ে চলুন। পেটেন্ট কেস দেখায় যে ঘূর্ণন গতি 95-252 r/min এর মধ্যে নিয়ন্ত্রণ করা প্রয়োজন।
অ্যান্টি-ক্লগিং: গ্যাস যখন পার্টিকুলেট ম্যাটার বহন করে তখন পাইপের ব্যবধান বাড়ান।
উপাদান নির্বাচন: ক্ষয়কারী গ্যাসের জন্য টাইটানিয়াম খাদ বা বিশেষ স্টেইনলেস স্টীল প্রয়োজন।
সিলিং: উচ্চ-চাপের গ্যাসগুলিকে অবশ্যই একটি দ্বিগুণ-সিল করা কাঠামো ব্যবহার করতে হবে।

FAQ

প্রশ্ন: একটি শেল এবং টিউব হিট এক্সচেঞ্জারে গ্যাসের তাপ স্থানান্তর সহগকে কীভাবে কার্যকরভাবে বাড়ানো যায়?
উত্তর: টিউবগুলির অভ্যন্তরীণ পৃষ্ঠকে শক্তিশালী করে (যেমন অভ্যন্তরীণ টার্বুলেন্স প্রোমোটার ব্যবহার করে), বাফেলের সংখ্যা বৃদ্ধি করে, বা কার্যকর তাপ বিনিময় এলাকা এবং টার্বুলেন্সকে বড় করার জন্য ফিনড টিউব ব্যবহার করে তাপ স্থানান্তর উন্নত করা যেতে পারে।

প্রশ্ন: গ্যাস হিট এক্সচেঞ্জার কাস্টমাইজ করার সময় কি শক্তি পুনরুদ্ধারের প্রয়োজনীয়তা বিবেচনা করা যেতে পারে?
উত্তর: হ্যাঁ, আমরা তাপ এক্সচেঞ্জারটিকে শক্তি পুনরুদ্ধার ইউনিট হিসাবে ডিজাইন করতে পারি, নিঃসরণ তাপ ব্যবহার করে প্রি-হিটিং এয়ার, গরম বা বাষ্প তৈরি করতে, এইভাবে সমন্বিত শক্তি ব্যবহার অর্জন করতে পারি।

প্রশ্ন: গ্যাস হিট এক্সচেঞ্জারগুলিতে আপনার কোম্পানির কি কোনো সফল কেস বা শিল্প অভিজ্ঞতা আছে যা উল্লেখ করা যেতে পারে?
উত্তর: হ্যাঁ, পেট্রোকেমিক্যাল, প্রাকৃতিক গ্যাস প্রক্রিয়াকরণ এবং বায়ু পৃথকীকরণের মতো শিল্পে আমাদের ব্যাপক সফল প্রকল্প অভিজ্ঞতা এবং কেস রয়েছে, যা আমরা আপনার সাথে শেয়ার করতে পারি।

প্রশ্ন: ক্রয় প্রক্রিয়া চলাকালীন অর্থপ্রদানের পদ্ধতি এবং কিস্তির অর্থ প্রদানের নীতিগুলি কীভাবে আলোচনা করা যেতে পারে?
উত্তর: সাধারণ অর্থপ্রদানের পদ্ধতি হল 30% প্রিপেমেন্ট, 60% চালানের আগে দেওয়া, এবং 10% ওয়ারেন্টি জমা হিসাবে। অর্ডারের পরিমাণ এবং সহযোগিতার ইতিহাসের উপর ভিত্তি করে কিস্তি প্রদানের অনুপাত এবং সময়সূচী নমনীয়ভাবে সামঞ্জস্য করা যেতে পারে।

প্রশ্ন: গ্যাস হিট এক্সচেঞ্জারের ঢালাই, বিশেষত উচ্চ-চাপের গ্যাসের সাথে ব্যবহৃত সরঞ্জামগুলির জন্য কীভাবে গ্যাসের শক্ততা নিশ্চিত করা হয়?
উত্তর: সমস্ত সমালোচনামূলক ঝালাই সম্পূর্ণ অনুপ্রবেশের সাথে ঢালাই করা হয় এবং 100% রেডিওগ্রাফিক পরিদর্শন করা হয়। একটি হিলিয়াম লিক পরীক্ষা বা অন্যান্য উচ্চ-সংবেদনশীলতা লিক পরীক্ষা করা হবে গ্যাসের শক্ততা নিশ্চিত করতে।
